基于超聲波傳感器的社交距離解決方案

2020年12月01日 16:05 ? 次閱讀

為了減少COVID-19的傳播,辦公室和工廠需要創造一個能保障員工之間社交距離和安全生產工作的環境。作為一種可準確測量員工之間距離的手段,基于超聲波傳感器*1技術的解決方案引起了人們的關注。

在企業中確保社交距離

為了防止傳染性疾病的傳播,與他人保持安全距離并最大程度減少接觸是十分必要的。對企業來說,降低那些會危及供應鏈、企業聲譽和生產力的感染風險也非常重要,更不用說創造一個讓員工安心工作的環境了。為了應對這些挑戰,世界各地的公司都在尋求切實可行的解決方案,包括確保員工之間保持社交距離的警報以及能夠追蹤與感染者接觸軌跡的標簽。

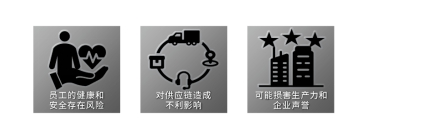

企業中感染COVID-19的風險

超聲波傳感器與常規距離傳感技術的比較

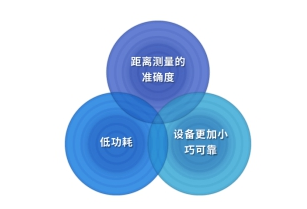

在測量人/物體的距離和確定其位置時,常用的常規技術包括:低功耗藍牙(BLE)*2、RFID跟蹤器*3、超寬帶(UWB)*4和超聲波傳感器。在現今的環境中,實際應用中的社交距離警報和接觸追蹤主要有哪些要求?用ChirpMicrosystems(TDK集團旗下一家從事超聲傳感器開發的公司)總裁JosephBousaba的話來說,這些要求就是“距離測量的準確度、低功耗以延長電池使用時間、設備更加小巧可靠,以及誤報率接近零。

基于超聲波傳感器的社交距離解決方案的主要特點

就距離測量的準確度而言,超聲波傳感器誤差小于1厘米,超寬帶(UWB)誤差小于10厘米,而低功耗藍牙(BLE)則達幾米。對于建議值為2米的社交安全距離來講,BLE不足以滿足檢測要求。此外,超聲波傳感器的功耗要遠低于UWB,電池充電一次就能讓一個小型近距離感應標簽連續工作數天。

多項距離傳感技術的比較

該表顯示,Chirp超聲波傳感器無論在尺寸、準確性、功耗還是誤報率方面,都優于傳統的超聲波傳感器、UWB和藍牙。

使用超聲波傳感器的社交距離解決方案的實際應用

由Chirp開發的CH101是一款超聲波飛行時間(ToF)傳感器,它將壓電微機械超聲波換能器(PMUT)*5、高能效數字信號處理器(DSP)*6和低功耗CMOSASIC整合到一個大小僅有3.5mm×3.5mm的芯片上。安裝在傳感器上的超聲波換能器會發出超聲波脈沖并接收從物體反射回來的超聲波。借助這種飛行時間(ToF)法,可以準確地檢測到物體的距離。與傳統的超聲波傳感器相比,CH101具有顯著的小型化特點,可集成到諸如可穿戴標簽和員工工牌等產品中。

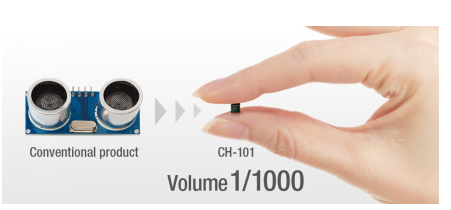

超聲波傳感器CH101

采用小型化設計,體積只有傳統超聲波傳感器的千分之一左右

“標簽或工牌可同時支持社交距離警報和接觸軌跡追蹤功能。”Chirp聯合創始人兼首席技術官DavidHorsley探討了防感染設備的預期功能。當兩個佩戴標簽的員工相距約1.83米時,標簽會發出警告聲。此外,通過集成BLE,標簽還可以記錄與他人的接觸情況,并將接觸歷史存儲到數據庫中。如果發現有員工感染,就可以追蹤相關的所有密切接觸者。

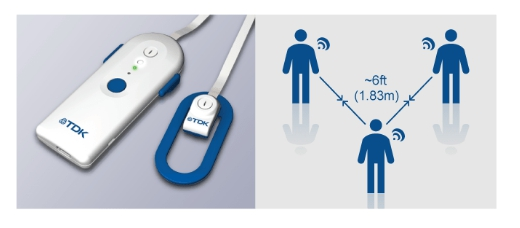

(左)集成了超聲波傳感器的標簽示例

(右)標簽可以檢測到佩戴人員的彼此靠近并會立即發出警報。

“基于超聲波的傳感器可讓社交距離的誤報率接近零”,Bousaba表示。由于超聲波通過空氣傳播來測量距離,因此它檢測不到那些被墻壁或玻璃隔開的人之間的近距離接觸。這與UWB截然不同,現今的工作場所常常利用墻壁或有機玻璃隔斷來建立社交屏障,而UWB所發出的無線電波可以穿過這些屏障,因此當人員彼此靠近但有這類屏障隔開時,UWB可能會產生誤報。

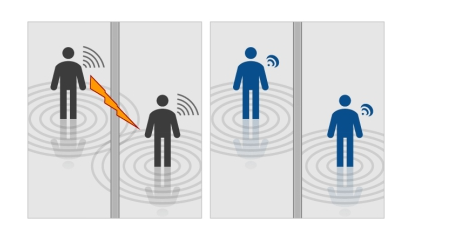

相互靠近但有墻壁隔開的示例

(左)采用無線電波的技術(包括UWB)可能會在人員彼此靠近但有墻壁或玻璃隔開時產生誤報。

(右)超聲波通過空氣確定是否存在接觸,幾乎沒有誤報。

此外,Bousaba還特別強調了功耗問題。“UWB在工作時會一直搜索其他設備,這使得它始終處于配對狀態,從而增加了功耗,而超聲波傳感器則大大降低了功耗。”普通UWB芯片在接收模式下的功耗約為400mW,而Chirp超聲波傳感器的運行功耗只有0.7mW,功耗不到前者的五百分之一。Bousaba表示,在實際應用中,一周內(約40小時)無需為電池充電。對于擁有大量員工的工廠而言,可最大程度地降低維護成本也是一個關鍵因素。

Chirp的超聲波傳感器實現了高精度、小型化和低功耗,因此這項技術非常適用于那些意在通過保持社交距離來預防感染的解決方案。Horsley建議,鑒于COVID-19目前尚無疫苗,也沒有有效的治療手段,最好是采用技術性的解決方案。“非常高興我們的技術能有機會造福人類。”

編輯:hfy

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

超聲波封尾機是什么,它的應用特點都有哪些

超聲波封尾機是采用超聲波高頻振動的原理。 機器將高頻電能通過換能器轉變成為機械能,該能量通過工具頭傳....
發表于 2020-11-30 15:58? 40次閱讀
超聲波封尾機是什么,它的應用特點都有哪些

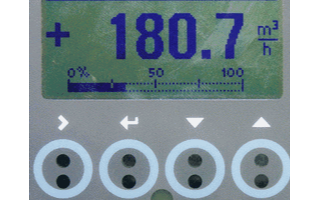

超聲波明渠污水流量計的技術參數和安裝注意事項

超聲波明渠污水流量計是用于測量工廠礦企業,自然流渠道污水排放計量的測量儀表簡稱“污水流量計”或明渠流....
發表于 2020-11-30 15:41? 77次閱讀
超聲波明渠污水流量計的技術參數和安裝注意事項

使用超聲波焊接機之前我們應該進行哪些檢查

超聲波焊接機這種比較復雜的設備,一旦出現故障,會造成很嚴重的后果,所以在要求操作者在使用超聲波焊接機....
發表于 2020-11-30 14:30? 21次閱讀
使用超聲波焊接機之前我們應該進行哪些檢查

超聲波傳感器在AGV機器人中的應用詳解

AGV機器人作為現代存儲體系的關鍵設備之一,有自動化程度高,靈敏度高,安全等特點,大大改善了工作條件....
發表于 2020-11-30 11:35? 207次閱讀
超聲波傳感器在AGV機器人中的應用詳解

F7000系列超聲波液位開關的特點及應用范圍

  美國FIL公司的F7000系列超聲波液位開關,是一款組合多種超聲波檢測技術的非接觸式液位檢測儀表....
發表于 2020-11-28 15:23? 197次閱讀
F7000系列超聲波液位開關的特點及應用范圍

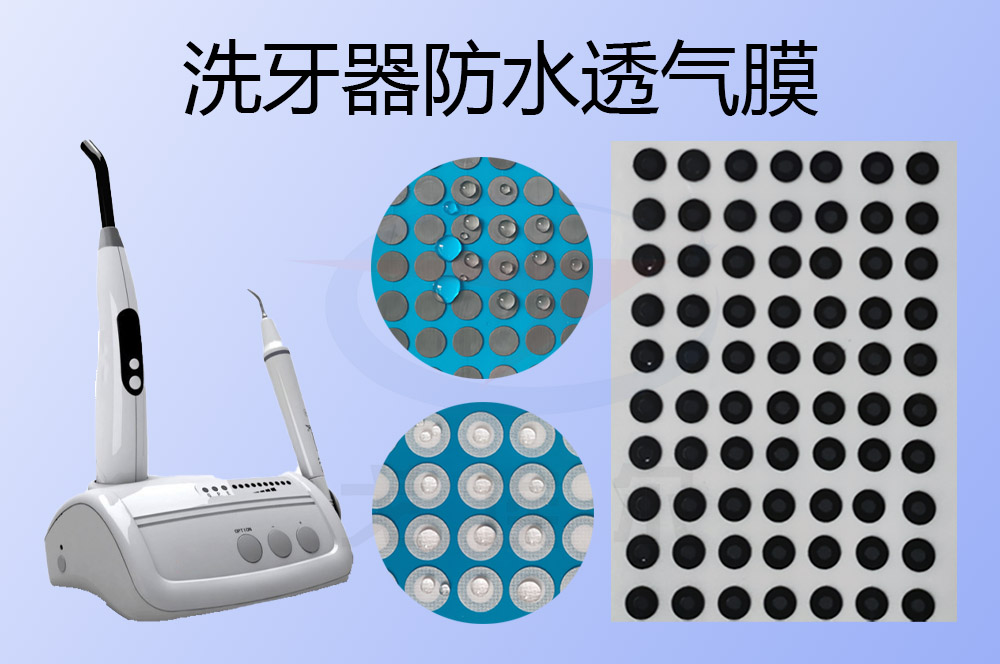

潔牙儀防水透氣膜是如何實現洗牙器的IPX7防水

潔牙機(洗牙器)利用超聲波產生的高頻和高能振動,通過潔牙機的工作頭將牙齒表面的牙垢(牙結石、牙漬等)....
發表于 2020-11-28 09:50? 54次閱讀
潔牙儀防水透氣膜是如何實現洗牙器的IPX7防水

超聲波探頭的頻率選擇

超聲波探頭的頻率一般只有2種,40KHz和25KHz,這使它們擁有高靈敏度、穩定可靠、耗電少、聲壓級....
發表于 2020-11-27 15:03? 116次閱讀
超聲波探頭的頻率選擇

超聲波探頭工作原理_超聲波探頭型號性能參數

超聲波探頭,主要利用石英等壓電晶體的逆壓電效應來完成電能到超聲波機械振動的轉換(即超聲波的發射),利....
發表于 2020-11-27 14:56? 118次閱讀
超聲波探頭工作原理_超聲波探頭型號性能參數

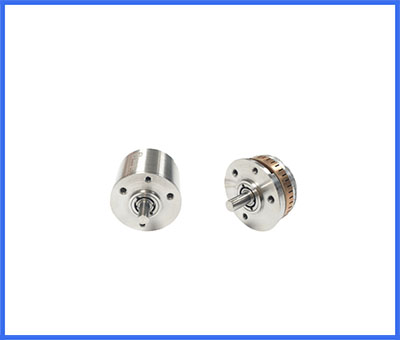

環形超聲波馬達與微型超聲波馬達之間的區別是什么

超聲波馬達的轉動力則是產生于超聲波振動的能量。超聲波馬達又分環形超聲波馬達和微型超聲波馬達。環形超聲....
發表于 2020-11-27 11:25? 125次閱讀
環形超聲波馬達與微型超聲波馬達之間的區別是什么

超聲波塑料焊接機經常出現問題的原因是什么

超聲波塑料焊接機是熔接熟塑性塑料制品的高科技技術,各種熟塑性膠件均可使用超聲波熔接處理,在焊接塑料制....
發表于 2020-11-26 15:50? 31次閱讀
超聲波塑料焊接機經常出現問題的原因是什么

超聲波塑料焊接機的焊接方法以及它的優點介紹

超聲波塑料焊接機的介紹 超聲波塑料焊接機將電能通過超聲換能器轉變成為超聲能(即頻率超出人耳聽覺閾的高....
發表于 2020-11-26 15:46? 66次閱讀
超聲波塑料焊接機的焊接方法以及它的優點介紹

超聲波金屬焊接機的技術要求以及它的工作原理

超聲波金屬焊接機的介紹 超聲波金屬焊接機是通過高頻的機械振動對非鐵磁性的金屬物料工件進行焊接。在焊接....
發表于 2020-11-26 15:40? 35次閱讀
超聲波金屬焊接機的技術要求以及它的工作原理

超聲波食品切割機的工作原理,超聲波食品切割機的特...

超聲波食品切割機的介紹 超聲波切割機是利用超聲波作用進行切割加工的一類設備,它的特點是切割不用刃口。....
發表于 2020-11-26 11:16? 54次閱讀
超聲波食品切割機的工作原理,超聲波食品切割機的特...

微型電機行業正在加速朝著高效性、智能化生產方向發...

超聲波電機即超聲電機,也稱微型電機,是一種新型的驅動裝置,具有體積小、大力矩、高響應、抗干擾、低噪音....
發表于 2020-11-24 12:01? 237次閱讀
微型電機行業正在加速朝著高效性、智能化生產方向發...

超聲波霧化器原理

超聲波霧化器原理
發表于 2020-11-23 23:03? 146次閱讀
超聲波霧化器原理

超聲波傳感器增強人體感應燈:再也不用爬起來開燈啦

燈具在很多人的眼中只是起到照明的作用,當夜幕降臨,一身疲憊回到家的里,進門首先會打開燈,讓整間屋子充....
發表于 2020-11-20 16:47? 352次閱讀
超聲波傳感器增強人體感應燈:再也不用爬起來開燈啦

超聲電機與傳統電機的對比,它的優勢有哪些

80年代中期發展起來的超聲電機是基于功能陶瓷的超聲波頻率的振動實現驅動的新型驅動器。超聲電機是一個典....
發表于 2020-11-20 14:09? 330次閱讀
超聲電機與傳統電機的對比,它的優勢有哪些

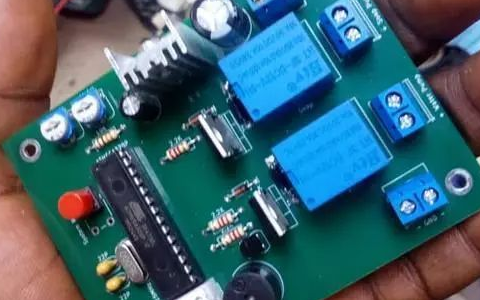

帶超聲波傳感器和Atmega328p的自動洗手模...

2層PCB 71.4 x 93.7 mm FR-4、1.6 mm,1,帶鉛的HASL,綠色阻焊劑,白....
發表于 2020-11-19 09:24? 261次閱讀
帶超聲波傳感器和Atmega328p的自動洗手模...

超聲波馬達是什么,它的特點是什么

超聲波馬達是一種新型馬達,它與電磁馬達不同,不需要磁場,而是把電能轉換為一定模式的機械振動,然后再利....
發表于 2020-11-18 11:56? 198次閱讀
超聲波馬達是什么,它的特點是什么

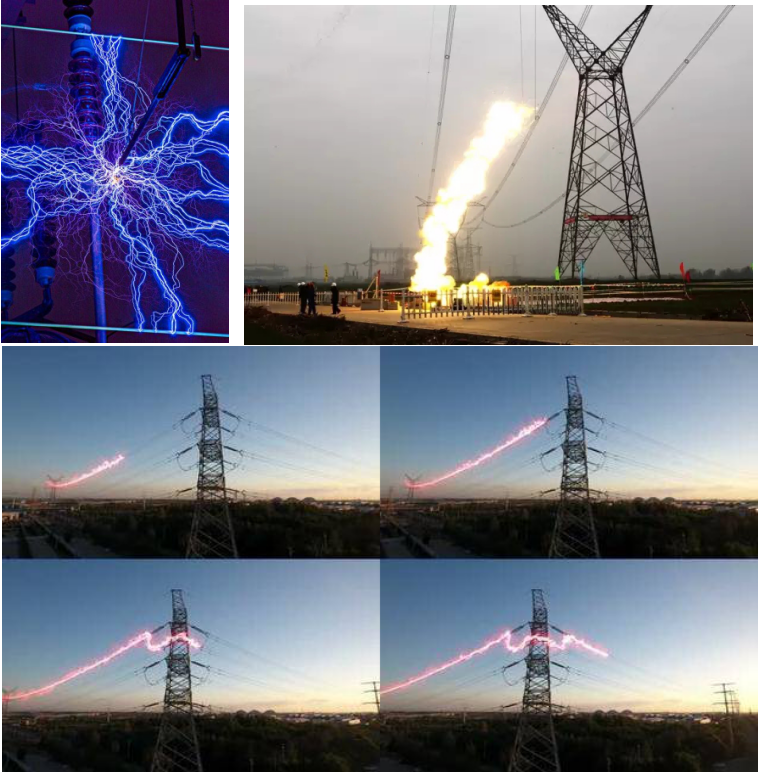

我們該如何做才能實現便捷高效安全的局放檢測
