E拆解:為了控制成本Realme X50 5G做了哪些努力

智能移動終端拆解開箱圖鑒 ? 2020-04-28 10:18 ? 次閱讀

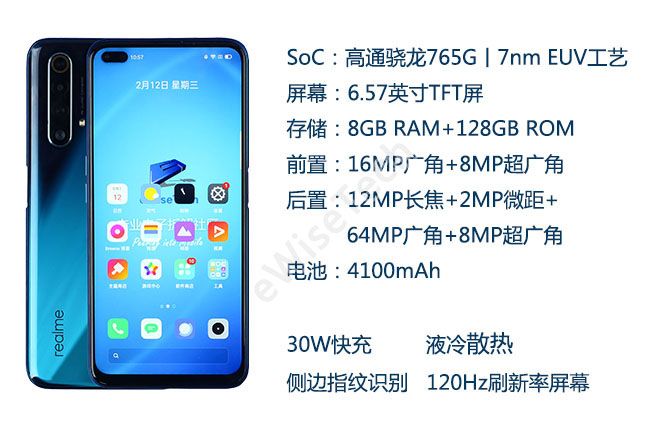

之前說到1999的紅米 K30如何控制成本,而Realme X50搭載驍龍765G移動平臺,支持SA/NSA雙模5G,最低售價2499元也讓它成為目前低價5G手機之一,那么Realme X50又是如何控制成本呢?


E拆解

Realme X50采用上下堆疊式卡托,有效節省空間,在卡托上有膠圈起防塵防水作用。玻璃后蓋由膠固定,在后蓋上有大面積泡棉,起到緩沖保護作用。


后端蓋通過螺絲和卡扣與內支撐模塊固定。周圍貼有一圈泡棉,避免直接與內支撐產生摩擦。


閃光燈軟板、側邊指紋識別模塊、后置攝像頭蓋、連接聽筒到主板的軟板都通過膠固定在后端蓋上。

?


此外后端蓋上還集成了4根FPC天線和4根LDS天線。


揚聲器模塊通過黑色膠帶固定,而主板、副板和主副板連接的軟板可直接取下。主板上BTB接口都通過藍色硅膠套保護,主板上除屏蔽罩外的器件均采用點膠保護。


隨后取下聽筒、振動器、音量鍵軟板、SIM卡槽軟板、USB Type-C軟板和射頻同軸線。其中除射頻同軸線外,均通過膠固定。USB Type-C接口采用膠圈防塵防水。


?

最后通過加熱臺分離屏幕和內支撐,并取下導熱銅管。屏幕上無觸控芯片,應該是集成在屏幕內了。


Realme X50 5G整體設計嚴謹,整機共使用22顆螺絲固定。采用了的后端蓋設計,FPC天線和LDS天線都集成在后端蓋上。這種設計已經很少見了,當然在成本上也會稍低。在防水處理上,SIM卡托處和USB接口處套有硅膠圈防塵防水。散熱則是通過石墨片+導熱硅脂+銅箔+液冷銅管的方式進行散熱。


E分析

經過eWiseTech拆解以及對Realme X50的組件的整體分析,共有1613個組件,物料的成本預估價格約為211.11美金。數量占比最高的為日本,但成本僅占比為15.3%,其主要區域在器件,相機傳感器;而美國成本占比最高,為33.1%,但僅提供了58個組件,其主要區域在IC;中國提供組件主要區域為非電子器件,成本占比為24.1%,


?

在整體1613個組件,物料成本的211.11美金中,主控IC的成本就占據50%。在主板又可以看到哪些主控IC呢?

主板正面:


1:Qualcomm-SM7250-高通驍龍765G處理器芯片

2:Samsung- KM8V8001JM-8GB內存+128GB閃存

3:Qualcomm-SDR865-射頻收發芯片

4:Qualcomm-PM7250B-電源管理芯片

5:Qualcomm-WCD9385-音頻編解碼器芯片

6:Qualcomm-WCN3998-WiFi/BT芯片

7NXP-SN100T-NFC控制芯片

8 : AKM-AK09918C-電子羅盤

9:光感/距感

主板背面:


1QORVO-QM77040-射頻前端模塊芯片

2:Qualcomm-PM7250-電源管理芯片

3Bosch-BMI160-陀螺儀+加速度計

4:Goertek-麥克風

除此之外整機上還使用的多個MEMS芯片,更詳細的信息進入eWisetech搜庫了解,還有高清圖片在等你。(編:Ashely)
