基于Arduino RDA5807 FM接收器的FM調頻廣播電路

電子設計 ? 2020-11-30 16:37 ? 次閱讀

幾乎每個人都使用手機收聽音樂、新聞、播客等。但是不久以前,我們都依靠當地的FM廣播電臺來獲取最新的新聞和歌曲,這些廣播電臺逐漸失去了知名度,但是在互聯網出現緊急情況時處于關閉狀態時,收音機在將信息傳輸到用戶方面扮演著重要角色。無線電信號始終存在于空中(由電臺廣播),我們所需要的只是一個FM接收器電路,以捕獲這些無線電信號并將其轉換為音頻信號。

在本篇文章中,我們將制作一個Arduino FM接收器。我們將基于Arduino使用RDA5807 FM接收器IC并對它進行編程,以便播放任何可由用戶使用電位計進行調諧的FM廣播電臺。我們還將使用音頻放大器和電路來控制Arduino FM收音機的輸出音量,聽起來有趣嗎?讓我們開始吧。

FM調頻廣播的工作原理

無線電臺將電信號轉換為無線電信號,并且這些信號在通過天線傳輸之前必須進行調制。可以調制信號的方法有兩種,即AM和FM。顧名思義,調幅(AM)在發送信號之前先對幅度進行調制,而在調頻(FM)中,信號的頻率要在通過天線發送之前進行調制。在無線電臺,它們使用調頻來調制信號,然后發送數據。現在,我們需要制作的是一個可以調諧到特定頻率的接收器,接收這些信號,然后再將這些電信號轉換為音頻信號。我們將在本文中使用RDA5807 FM接收器模塊,從而簡化了電路。

所需組件

●? ? Arduino Nano開發板

●? ? RDA5807接收器

●? ? 音頻放大器

●? ? 連接線

●? ? 100K電位器

●? ? 面包板

RDA5807接收器

RDA5807是具有完全集成的合成器的單芯片FM立體聲無線電調諧器模塊。該模塊支持全球范圍內的50 – 115MHz頻帶、音量控制和靜音,可編程去加重(50 / 75us),接收信號強度指示器和SN??R,32.768KHz晶體振蕩器,數字自動增益控制等。下圖顯示了RDA5807M調諧器的框圖。

它具有數字低中頻架構,并集成了一個低噪聲放大器(LNA),該放大器支持FM廣播頻段(50至115 MHz)、可編程增益控制(PGA)、高分辨率模數轉換器和高保真數模轉換器DAC)。限幅器可防止過載,并限制相鄰通道產生的互調產物的數量。 PGA放大混頻器輸出信號,然后用ADC數字化。 DSP內核管理通道選擇、FM解調、立體聲MPX解碼器和輸出音頻信號。該IC的RDA5807引腳排列圖如下。

該模塊工作在1.8 – 3.3V的電源。當進入靜止狀態并選擇了控制接口時,模塊會在VIO上電時進行復位,并且還支持通過觸發02H地址的0到1中的bit1進行軟復位。該模塊使用I2C通信與MCU進行通信,并且連接以啟動條件、命令字節和數據字節開始。 RDA5807具有13個16位寄存器,每個寄存器執行特定功能。寄存器地址以00H開頭,該地址分配給芯片ID,以0FH結尾。在所有13個寄存器中,有些位保留,而有些則是R / W。每個寄存器根據分配給它們的位執行諸如改變音量、改變通道等任務。

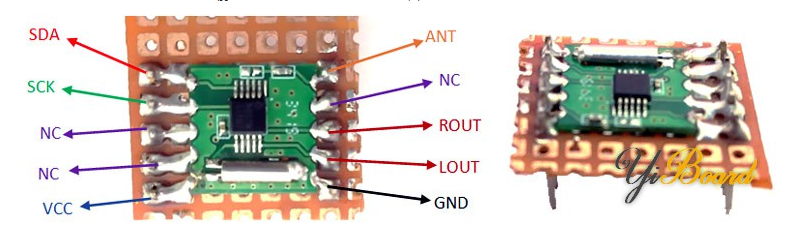

將模塊連接到電路時,由于模塊引腳是焊盤形式,我們無法直接使用該模塊。因此,我使用一塊洞洞板和一些插針,將模塊的每個引腳焊接到插針上,如下圖所示。

音頻放大器

音頻放大器是一種電子設備,可將低功率電子音頻信號放大到足以驅動揚聲器或耳機的電平。我們使用LM386構建了一個簡單的音頻放大器,其電路如下所示。

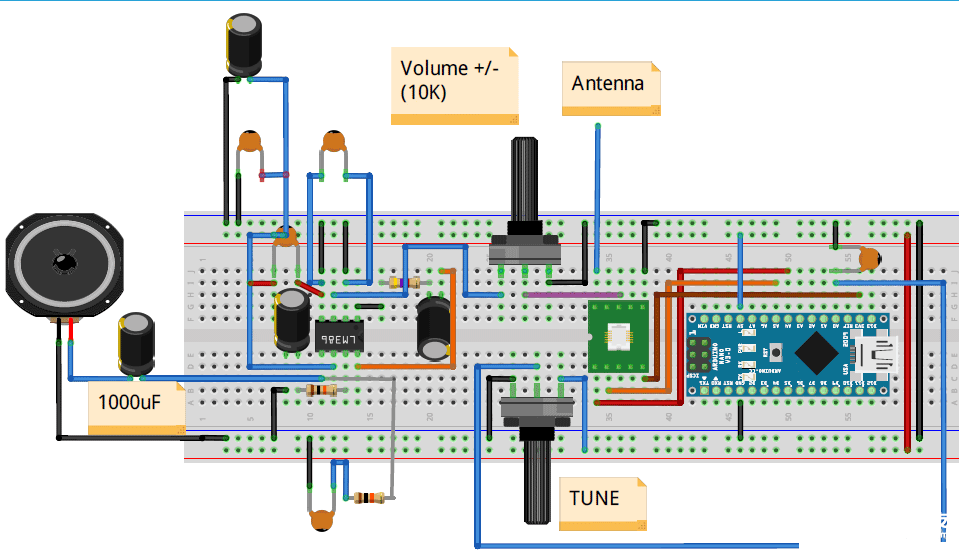

Arduino FM接收器電路圖

我們使用了兩個電位器來調節FM頻段和控制音頻放大器的音量。要更改音量,您可以改變電位器,電位器連接在LM386的1至8號引腳之間,也可以改變電位器,其連接在LM386的3號引腳之間。下圖顯示了Arduino FM收音機的完整電路圖。

我在放大器上做的一些微小改動。我沒有在放大器中使用兩個電位器,而是僅使用一個。我用電阻互換了用來改變增益的電位器。因此,現在我們的項目有兩個電位器,一個用于調節,另一個用于改變音量。用于調節通道的電位器與Arduino nano連接。電位器的中心引腳連接到Arduino nano的A0引腳,其余兩個引腳中的一個連接到5V,另一個連接到GND。另一個電位器用于控制收音機的音量,并按上圖所示進行連接。

Arduino的引腳A4和A5連接到RDA5807M的SDA和SCL引腳。請記住,接收器模塊只能在3.3V電壓下工作。因此,將Nano的3v3引腳連接到接收器模塊的VCC引腳。建立連接后,設置如下所示

Arduino FM收音機代碼說明

該代碼將初始化接收器模塊,然后以預設頻率設置頻道。當nano在A0引腳上讀取的值發生變化(通過改變電位器)時,頻率也會發生變化,從而改變通道。完整的代碼在頁面末尾給出。

我們在程序開始時添加與RDA5807通信所需的wire庫。然后,定義變量“channel”,設置頻道。每當收音機啟動時,它都會自動調諧到該頻道。

#include

uint16_t channel = 187;

接下來,我們將字節加載到RDA5807 IC上的每個寄存器以設置我們的初始配置。然后,我們復位接收器。

uint8_t boot_config[] = {

/* register 0x02 */

0b11000001,

0b00000011,

/* register 0x03 */

0b00000000,

0b00000000,

/* register 0x04 */

0b00001010,

0b00000000,

/* register 0x05 */

0b10001000,

0b00001111,

/* register 0x06 */

0b00000000,? ?

0b00000000,

/* register 0x07 */

0b01000010,

0b00000010,

};

復位設備后,我們可以調諧設備。要調整頻道,我們只需要編程前4個字節。這部分代碼會將頻道更改為所需的頻率。首先在I2C中,我們開始傳輸,寫入或讀取數據,然后結束傳輸。在該接收器IC中,我們無需指定地址,因為數據表清楚地表明I2C接口具有固定的起始寄存器,即用于寫入操作的0x02h和用于讀取操作的0x0Ah。

uint8_t tune_config[] = {

/* register 0x02 */

0b11000000,

0b00000001,

/* register 0x03 */

(channel >> 2),

((channel & 0b11) << 6 ) | 0b00010000

};

在setup函數中,我們初始化引導配置,然后通過將調整配置字節寫入RDA5807M來調整至通道。

void setup()

{

Serial.begin(9600);

pinMode(A0,INPUT);

/* Conect to RDA5807M FM Tuner: */

Wire.begin();

Wire.beginTransmission(RDA5807M_ADDRESS);

Wire.write(boot_config, BOOT_CONFIG_LEN);

Wire.endTransmission();

Wire.beginTransmission(RDA5807M_ADDRESS);

Wire.write(tune_config, TUNE_CONFIG_LEN);

Wire.endTransmission();

}

當使用電位器調諧到某個頻率時,我遇到了一個問題。 A0引腳讀取的值不是恒定的。噪聲與所需的值成比例。我使用了一個連接在A0和GND之間的0.1uF陶瓷電容器,盡管該噪聲已降至最低,但仍未達到所需的水平。因此,我必須對代碼進行一些更改。首先,我記下了受噪聲影響的讀數。我發現噪聲的最大值是10。因此,我以這樣的方式編寫程序,即只有在同一引腳的新值和舊值之間的差大于10時,它才會考慮新值。然后調諧到所需的頻道。

void loop()

{

int channel1 =187 ,avg=0, newA;

static int oldA = 0;

int result = 0;

newA = analogRead(A0);

if ((newA - oldA) > 10 || (oldA - newA) > 10){

Serial.println(newA);

if(newA!= oldA){

channel = channel1+(newA/10);

myChangeChannel(channel);

oldA=newA;

}

}

}//loop end

以下函數用于設置tune_config數組的字節,然后使用I2C協議將數據發送到RDA5807M。

void myChangeChannel(int channel){ /* void if nothing is returned else int */

tune_config[2] = (channel >> 2);

tune_config[3] = ((channel & 0b11) << 6 ) | 0b00010000;

Wire.begin();

Wire.beginTransmission(RDA5807M_ADDRESS);

Wire.write(tune_config, TUNE_CONFIG_LEN);

Wire.endTransmission();

}

Arduino FM收音機的工作過程

當模塊上電時,我們的代碼會復位RDA5807-M并將其設置為所需用戶的通道(注意:該頻率被視為將增加頻率的基準頻率)。通過更改電位器(連接到A0),Arduino Nano讀取的值會更改。如果新值和舊值之間的差大于10,我們的代碼將考慮該新值。根據新值與舊值之間的變化來更改通道。增大或減小音量取決于連接在引腳3和GND之間的電位器。

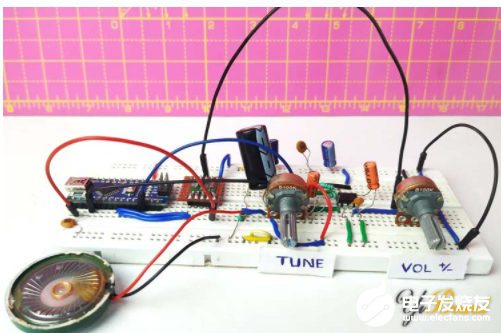

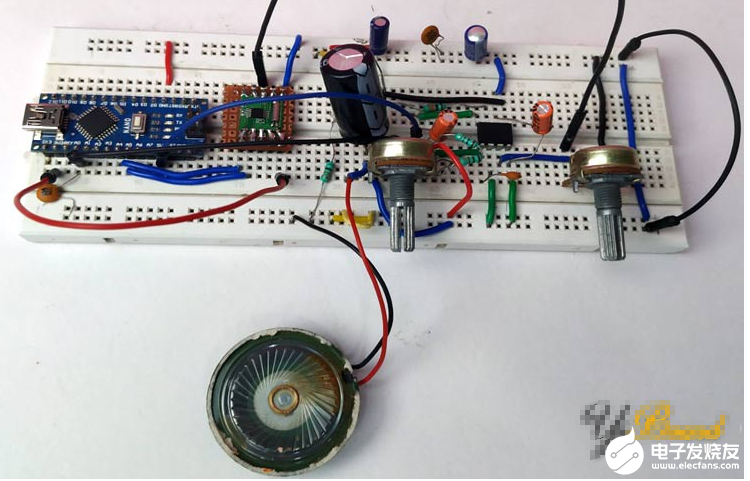

電路搭建和代碼編寫完成后,您將擁有自己的FM收音機。希望您喜歡本篇文章并學到一些有用的東西。
