華為40W超級快充充電頭內部結構拆解圖

2020年04月28日 16:54 ? 次閱讀

  華為40W超級快充充電頭的拆解就知道了,內部可以說是塞的滿滿的,電路板上密密麻麻各種元器件

  手機充電器基本組成:濾波電容,這個元件非常重要,占據體積空間也是大一點,各種電感電阻高頻變壓器、整流二極管開關管、各種控制芯片、以及各種輸出控制和保護電路構成。

華為40W超級快充充電頭內部結構拆解圖

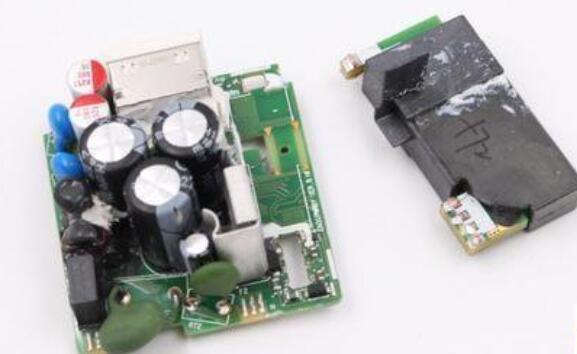

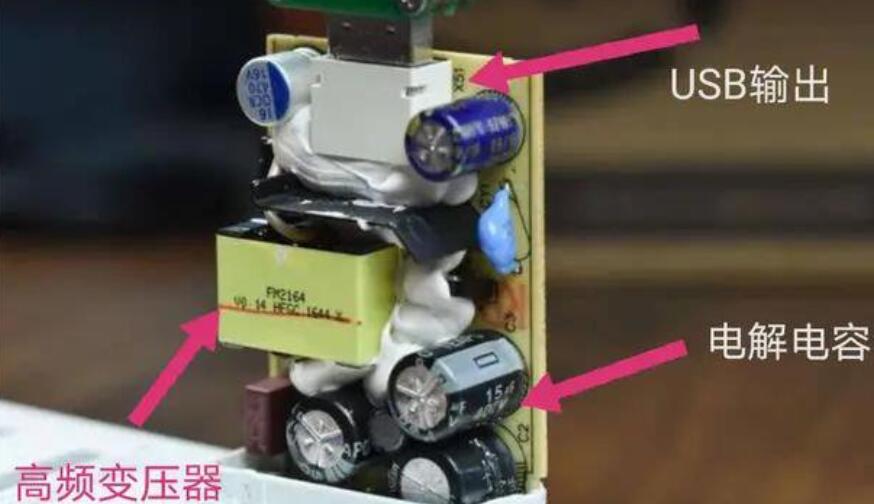

  我們可以看一下上圖的華為40W超級快充充電頭拆解圖,中間三個圓柱體元器件就是充電器必備的濾波電容,它比較占用空間,越大它的濾波效果更加好,非嚴格來說充電器輸出電壓更加穩定平滑。

  而為了使得充電器輸出功率更加大,高功率同時帶來低的發熱和防水作用,充電器內部也進行了灌膠處理,不僅能夠進行防水,而且還可以起到固定元器件和散熱作用。

華為40W超級快充充電頭內部結構拆解圖

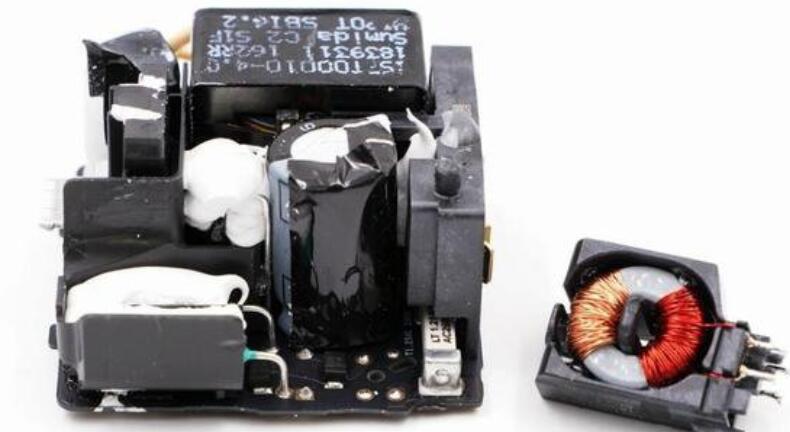

  我們也可以來看看蘋果祖傳的充電器,個頭非常的小,它的內部也是比較滿,但是它的輸出功率很低,也就是輸出5W。而華為的充電器為了達到更大的輸出功率,就得使用更多的元器件,就不得不把體積做大。

華為40W超級快充充電頭內部結構拆解圖

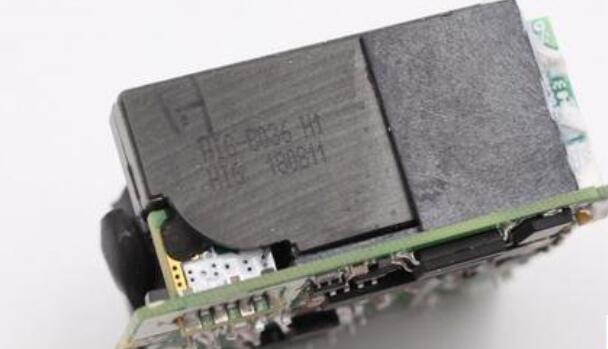

  再拿濾波電容和高頻變壓器來說,快充充電器的電壓用的比較高,它對電容要求也是比較高,耐壓值不同的電容它的體積不同。即使是一樣容量大小的電容,耐壓值越高它的體積越大。

華為40W超級快充充電頭內部結構拆解圖

  而由于快充的輸出功率更加高,它對變壓器要求不同于普通充電器,它的高頻變壓器體積會更加大一點,開關管也會更大一點。

  這里再說一下現在氮化鎵充電器,普通充電器用的開關管基本都是硅和鍺半導體材料做成,但是這類材料目前來說差不多已經發展到一個極限。

  而用氮化鎵做開關管,就可以大幅度提升開關頻率,開關頻率高了它就可以達到更高的效率、更低的發熱、更小的體積。也就是同樣輸出功率情況下,它的體積更加小。

  結語:

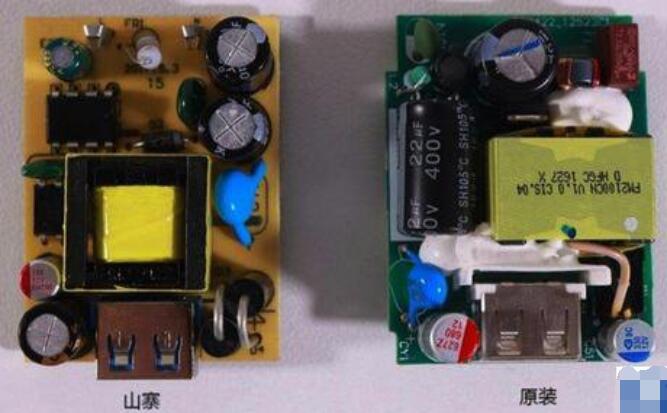

  同時建議購買原裝或者大牌子充電器,下圖就是原裝和山寨充電器對比。雜牌子做工和用料都是比較差,能省則省了,并且大部分也是功率虛標,發熱比較嚴重。

華為40W超級快充充電頭內部結構拆解圖

  而原裝的做工和用料都是非常不錯,功率不虛標,工作過程中發熱也不是很高,兼容性和安全性更加的好。
