功率擴展:TRENCHSTOP? IGBT7 Easy產品系列推出新的電流額定值模塊

2020年04月30日 07:19 ? 次閱讀

【2020年4月29日,德國慕尼黑訊】英飛凌科技股份公司(FSE: IFX / OTCQX: IFNNY)為其1200 V TRENCHSTOP? IGBT7系列推出新的電流額定值模塊。這使得Easy 1B和2B產品系列更趨完備,現在可通過結合最新的芯片技術,以PIM拓撲實現高達11 kW的功率解決方案,或以六單元拓撲實現高達22 kW的功率解決方案。客戶可以這樣選擇:要么用IGBT7技術替換IGBT4來提高使用Easy 2B模塊的系統功率,要么在特定情況下用Easy 1B IGBT7替換Easy 2B IGBT4,減小獲得相同功率所需的占板面積。與之前推出的TRENCHSTOP IGBT7 Easy模塊一樣,新的電流額定值的模塊完全符合工業驅動的設計需要。

功率擴展:TRENCHSTOP? IGBT7 Easy產品系列推出新的電流額定值模塊

TRENCHSTOP? IGBT7 Easy 1B

功率擴展:TRENCHSTOP? IGBT7 Easy產品系列推出新的電流額定值模塊

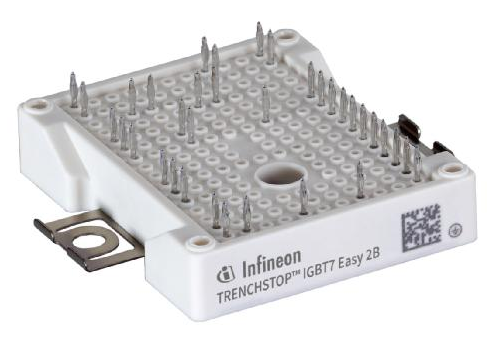

TRENCHSTOP? IGBT7 Easy 2B

相比前幾代產品而言,TRENCHSTOP IGBT7芯片能帶來更高功率密度,大大降低損耗,并實現對電機驅動應用的高可控性。結合此新型芯片技術的所有模塊均設計成與上一代TRENCHSTOP IGBT4模塊引腳向下兼容。這有助于制造商縮短針對全新逆變器平臺的設計周期。

TRENCHSTOP IGBT7芯片基于新型微溝槽技術,靜態損耗較之IGBT4芯片低得多,其導通電壓降低了20%。這樣可以大大降低應用中的損耗,特別是對于通常以中等開關頻率工作的工業電機驅動器而言。 全新功率模塊允許的最高過載結溫為175°C。此外,它們有更軟的開關特性。

供貨情況

現在即可訂購完整的1200 V TRENCHSTOP IGBT7 EasyPIM?和EasyPACK?產品系列。可根據客戶需要提供Press FIT壓接版本,焊接引腳和TIM版本。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

詳細講解電感電壓的與電感中電流大小以及電流變化率

電壓也稱作電勢差或電位差,是衡量單位電荷在靜電場中由于電勢不同所產生的能量差的物理量。其大小等于單位正電荷因受電場力作用
發燒友學院發表于 2017-03-17 00:00? 0次閱讀
詳細講解電感電壓的與電感中電流大小以及電流變化率

實用電氣知識精選100例

電流在導體內流動過程中,所受到的阻力叫做電阻,用R表示。導體電阻與導體長度成正比,與異體截面積成反比....
發表于 2020-05-09 15:58? 124次閱讀
實用電氣知識精選100例

【免費直播】大咖直播:10年+硬件導師教你消費類產品接口電路設計

一、直播主題:電源入口電路設計關鍵+SCR導通特性深度解析 二、戳此鏈接立即報名: 很多電子工程師在進行...
發表于 2020-05-09 15:44? 173次閱讀
【免費直播】大咖直播:10年+硬件導師教你消費類產品接口電路設計

無法讀取ADM00592/PAC1921上的低電流怎么辦

嗨,我們有一個要求,監測電流消耗在一個射頻設備。所以我們訂購了ADM900592 EVE板(參見基于PAC1921的高端電...
發表于 2020-05-08 14:48? 41次閱讀
無法讀取ADM00592/PAC1921上的低電流怎么辦

大規模天線陣列的原理、挑戰和實現

空分多址則利用多個用戶的空間位置帶來的天然信道弱相關來分別向不同位置用戶傳輸數據,提升系統連接數和容....
發表于 2020-05-07 16:05? 355次閱讀
大規模天線陣列的原理、挑戰和實現

真正的學懂三極管

當基極和集電極都接有電源時,電路中的電流就反應出三極管的關鍵特性。稱作晶體管動作(如果晶體管的基極電....
發表于 2020-05-01 17:31? 175次閱讀
真正的學懂三極管

怎樣正確去判斷一臺電機是否損壞

漏電的檢測方法,用萬用表電阻檔1K檔就可以,一根表筆搭在電機接線柱上,一根搭在電機外殼上,看一下阻值....
發表于 2020-05-01 17:25? 224次閱讀
怎樣正確去判斷一臺電機是否損壞

為什么導線通電后它的周圍能產生磁場呢?

導線通電后,電流的正極(N)總是處于導線的前端位置,而負極總是在正極的后面。這樣電流在整個導體的回路....
發表于 2020-05-01 09:13? 121次閱讀
為什么導線通電后它的周圍能產生磁場呢?

采用反射光度測定法或電流測定法對家用葡萄糖進行監...

家用葡萄糖監測系統采用電流測定法。在電流測定法解決方案中,傳感器利用葡萄糖氧化酶測量化學反應產生的電....
發表于 2020-04-30 09:54? 395次閱讀
采用反射光度測定法或電流測定法對家用葡萄糖進行監...

萬用表如何測量電流

萬用表是做硬件的必備工具之一,萬用表功能強大,可以測電壓、電阻、二極管等,測電流也是非常簡單。萬用表....
發表于 2020-04-29 17:17? 590次閱讀
萬用表如何測量電流

功率計對家用電器的能耗測試方案

理想狀態下,1匹的輸出功率大約在2400瓦左右,空調的能效比=空調輸出功率/空調輸入功率,所以根據公....
發表于 2020-04-29 15:15? 210次閱讀
功率計對家用電器的能耗測試方案

青島魯渝能源推出AGV無線充電系統,可最大實現充...

青島魯渝能源有限公司行業首推最大充電電流200A(安培)的AGV無線充電系統,可以為潛伏式、牽引式、....
發表于 2020-04-28 16:59? 308次閱讀
青島魯渝能源推出AGV無線充電系統,可最大實現充...

怎么消除電流跟蹤boost整流電路輸入端的電流脈沖

在波形沒達到穩態前,電流的數值太大了,請問各位大佬有什么辦法能消除嗎?...
發表于 2020-04-28 14:16? 262次閱讀
怎么消除電流跟蹤boost整流電路輸入端的電流脈沖

為什么小電流Ib能控制大電流Ic的大小,以及放大...

當發射結正偏時,電荷分布會發生變化,發射結寬度會變窄,相當于給電子打開了一扇e到b的大門。集電結反偏....
發表于 2020-04-28 09:11? 694次閱讀
為什么小電流Ib能控制大電流Ic的大小,以及放大...

如何對負載電流的測量方法分析

電流測量可用于監測許多不同的參數,輸入功率就是其中之一。有許多采樣元件都可用來測量負載電流,但沒有一種元件能夠...
發表于 2020-04-28 06:53? 63次閱讀
如何對負載電流的測量方法分析

功放的輸出功率該怎么計算?

2030用LM1875代替,電源±18v,輸出功率該怎么計算?...
發表于 2020-04-26 15:25? 434次閱讀
功放的輸出功率該怎么計算?

請幫忙講解一下這6個電流的關系表達,謝謝!

如上圖。  請幫忙講解一下,謝謝! ...
發表于 2020-04-26 12:00? 161次閱讀
請幫忙講解一下這6個電流的關系表達,謝謝!

影響白熾燈功率的因素_白熾燈功率與電流大小的關系

家用白熾燈的額定功率一般不大,白熾燈的主要功率分為25瓦、40瓦、60瓦、100瓦等。
發表于 2020-04-25 11:10? 70次閱讀
影響白熾燈功率的因素_白熾燈功率與電流大小的關系

利用脈寬調制技術應對大功率CPU供電的各種挑戰

在過去五年里,Intel和AMD的CPU性能有了顯著提高。CPU性能的提高要求為其供電的電壓調節器更....
發表于 2020-04-25 11:02? 269次閱讀
利用脈寬調制技術應對大功率CPU供電的各種挑戰

電的流動原理_電的流動方向

物理學上的定義:電子(即負電荷)從負極向正極運動,所以正電荷運動方向(即電流方向)是從正極向負極運動....
發表于 2020-04-25 10:37? 161次閱讀
電的流動原理_電的流動方向

直流電機的功率如何增大

這要從三方面講,就是設計制造價段,如何造出功率更大的電機。在現有成品電機基礎上,如何提高功率?分為兩....
發表于 2020-04-25 03:40? 145次閱讀
直流電機的功率如何增大

PIC24在睡眠狀態下為什么消耗電流

親愛的朋友們,我在我的數據記錄器中使用PIC24FJ64GA104集成電路。我的板在正常工作時消耗28mA(無負載,沒有...
發表于 2020-04-23 14:24? 42次閱讀
PIC24在睡眠狀態下為什么消耗電流

具有可調電流限制功能的功率放大器LT1970ACFE

演示電路DC453A-A可用于評估LT1970,這是一款具有可調電流限制功能的功率放大器...
發表于 2020-04-21 07:54? 139次閱讀
具有可調電流限制功能的功率放大器LT1970ACFE

AOS馮雷:功率半導體市場存在哪些需求與長期挑戰

“一場危機往往會成為行業轉型和升級的重大契機。AOS在近年來積極進行功率半導體市場多元化開發,從技術....
發表于 2020-04-20 16:54? 1331次閱讀
AOS馮雷:功率半導體市場存在哪些需求與長期挑戰

采用PMM8713和功率放大器實現步進電機功率驅...

PMM8713是日本三洋電機公司生產的步進電機脈沖分配器。該器件采用DIP16封裝,適用于二相或四相....
發表于 2020-04-19 18:27? 157次閱讀
采用PMM8713和功率放大器實現步進電機功率驅...

如何將兩個轉換器并聯使得DC-DC轉換器的負載電...

保持兩個轉換器之間有180°的相位差,就可以減小輸入/輸出紋波。一般情況下,一個IC電流增大時,另一....
發表于 2020-04-19 11:16? 190次閱讀
如何將兩個轉換器并聯使得DC-DC轉換器的負載電...

提供動態可調節電流限制的12V模擬放大器

LT1970功率運算放大器提供動態可調節電流限制,可在高電流應用中實現靈活性和負載保護...
發表于 2020-04-14 09:54? 751次閱讀
提供動態可調節電流限制的12V模擬放大器

分析變頻器過電流產生的原因以及解決辦法

首先,閱讀的時候,我們必須理解過載和過電流的區別。這里所說的過電流是指除電壓過低和電動機過載以外引起....
發表于 2020-04-13 20:01? 767次閱讀
分析變頻器過電流產生的原因以及解決辦法

采用CC2430和傳感器實現煤礦頂板壓力實時監控...

近年來我國煤礦安全事故時有發生,安全形勢十分嚴峻。在采礦生產過程中最常發生的就是冒頂事故。冒頂是由于....
發表于 2020-04-12 18:30? 158次閱讀
采用CC2430和傳感器實現煤礦頂板壓力實時監控...

自耦補償和諧波屏蔽換流變壓器的原理及配套濾波裝置...

自耦補償與諧波屏蔽換流變壓器具有特有的繞組連接方式,該變壓器與必要的濾波裝置相配合,不僅能滿足交流系....
發表于 2020-04-12 17:43? 426次閱讀
自耦補償和諧波屏蔽換流變壓器的原理及配套濾波裝置...

小型工業冷水機的作用是壽命,如何延長使用壽命

眾所周知,小型工業冷水機是指功率小或者是體積小的冷水機產品,在配套設備制冷降溫的時候,可以根據制冷需....
發表于 2020-04-11 16:09? 437次閱讀
小型工業冷水機的作用是壽命,如何延長使用壽命

快卜新能源儲充檢城市示范網點投運,單槍充電功率最...

4月9日,快卜新能源科技有限公司(簡稱“快卜新能源”)儲充檢城市示范網的首個網點在上海市楊浦區投入運....
發表于 2020-04-10 15:53? 419次閱讀
快卜新能源儲充檢城市示范網點投運,單槍充電功率最...

功放機電流聲很大是哪里出問題_功放機電流聲的四種...

本文主要闡述了功放機電流聲很大的原因及功放機電流聲的四種消除方法。
發表于 2020-04-09 09:31? 1275次閱讀
功放機電流聲很大是哪里出問題_功放機電流聲的四種...

濟南聯通攜手華為開通400W的5G高鐵網絡,下載...

近日,濟南聯通攜手華為公司在濟青高鐵董家鎮段開通400W大功率基站的5G高鐵網絡。
發表于 2020-04-07 15:00? 743次閱讀
濟南聯通攜手華為開通400W的5G高鐵網絡,下載...

改善永磁同步電機轉矩控制精度的三種不同方案的優點...

自20世紀60年代末以來,面向磁場的矢量控制一直是交流電機控制的主流。這樣的控制方法的主要特點是對電....
發表于 2020-04-06 17:28? 116次閱讀
改善永磁同步電機轉矩控制精度的三種不同方案的優點...

汽車整體式交流發電機各種產生紋波電流的原因及抑制...

我國汽車零部件行業正面臨快速進入全球競爭的挑戰。汽車交流發電機也是一樣,過去我們并不重視的一些整機性....
發表于 2020-04-06 17:18? 160次閱讀
汽車整體式交流發電機各種產生紋波電流的原因及抑制...

保險絲和斷路器是用來防止電器過電流的嗎

準確的說保險絲和斷路器是用來防止電器過電流的。電路中的電流超出了保險絲和斷路器的額定電流有兩種情況。
發表于 2020-04-06 15:54? 210次閱讀
保險絲和斷路器是用來防止電器過電流的嗎

電器的實際功率怎么計算

電器上標的一般是指額定功率。它是電器在額定電壓和額定負載情況下的功率。
發表于 2020-04-06 15:40? 226次閱讀
電器的實際功率怎么計算

SoC的低功耗怎么實現?

為了幫助日益壯大的設計隊伍,EDA行業必須為設計人員提供能夠使整個流程順利執行的自動化解決方案。這些解決方案必...
發表于 2020-04-06 06:28? 72次閱讀
SoC的低功耗怎么實現?

什么是電流采樣電阻?

就貼片電阻而言,像一般的貼片電阻功率都是根據封裝就可以知道是多大的了,比如我們常見的0805封裝功率....
發表于 2020-04-04 16:29? 311次閱讀
什么是電流采樣電阻?

三相電機的電流如何計算

要想知道使用幾平方的電了,那么還要一個最核心的數據就是電流值,知道了電壓知道了功率計算電流就非常簡單....
發表于 2020-04-04 15:47? 475次閱讀
三相電機的電流如何計算

MOS管如何精準的控制電路電流

MOS管是電壓控制器件,也就是需要使用電壓控制G腳來實現對管子電流的控制。市面上最常見的是增強型N溝....
發表于 2020-04-04 15:05? 266次閱讀
MOS管如何精準的控制電路電流

mos管飽和區電流公式及MOS的其他三個區域解析

轉移特性曲線可以從輸出特性曲線。上用作圖的方法求得。例如在圖3( a)中作Ubs=6V的垂直線,將其....
發表于 2020-04-04 14:26? 1005次閱讀
mos管飽和區電流公式及MOS的其他三個區域解析

新款超緊湊型600W AC-DC電源產品,可降低...

2020年4月2日 –XP Power正式宣布推出一款新的對流冷卻型,600W AC-DC電源系列。....
發表于 2020-04-03 16:55? 764次閱讀
新款超緊湊型600W AC-DC電源產品,可降低...

電感鎮流器的功率計算_電感鎮流器的使用安裝

本文主要闡述了電感鎮流器的功率計算及電感鎮流器的使用安裝。
發表于 2020-04-03 10:53? 144次閱讀
電感鎮流器的功率計算_電感鎮流器的使用安裝

結構光激光器的功率影響因素與選擇

結構光激光器一般以單線、多線、十字等圖案為主。目前最常見的是單線激光器。而很多朋友在選擇單線激光器時....
發表于 2020-04-03 09:20? 784次閱讀
結構光激光器的功率影響因素與選擇

選擇結構光激光器時多大的功率才合適

如果是對激光器人眼安全有要求,建議選擇以帶鮑威爾棱鏡的整形的激光器比較好。如下圖所示。圖中上方為未采....
發表于 2020-04-02 17:24? 634次閱讀
選擇結構光激光器時多大的功率才合適

為什么MOS管飽和區溝道夾斷了還有電流?

MOS管就像開關。柵極(G)決定源極(S)到漏極(D)是通還是不通。以NMOS為例,圖1中綠色代表(....
發表于 2020-04-02 08:58? 481次閱讀
為什么MOS管飽和區溝道夾斷了還有電流?

多BLDC電機磁場定向控制策略及解決方案

國民技術舒曉華從磁場定向控制(FOC)理論基礎和多FOC應用軟件設計要求的角度,分享了國民技術多FO....
發表于 2020-04-01 11:33? 1057次閱讀
多BLDC電機磁場定向控制策略及解決方案

全球首個應用500W+項目出貨,采用天合光能最新...

3月27日,天合光能股份有限公司新品至尊組件第一個訂單正式出貨,成就全球首個應用500W+至尊組件項....
發表于 2020-03-31 16:15? 730次閱讀
全球首個應用500W+項目出貨,采用天合光能最新...

針對奧迪e-tron的電控部分進行詳細講解

奧迪e-tron的動力總成分為前驅和后驅,前驅功率:125KW,后驅功率140KW,這個在視頻中有標....
發表于 2020-03-30 14:37? 345次閱讀
針對奧迪e-tron的電控部分進行詳細講解

控制電磁共模騷擾的基本思路和具體方法介紹

控制電磁共模騷擾的基本思路是改變共模電流的路徑。也就是使共模電流盡量局限在較小的范圍內。這樣,共模電....
發表于 2020-03-29 21:35? 550次閱讀
控制電磁共模騷擾的基本思路和具體方法介紹

華為推出全新100kW UPS功率模塊,電源功率...

從一座數據中心的組成來看,將更多的設備打包到更少的數據中心操作運營空間中,并且利用更高的功率,將使其....
發表于 2020-03-29 16:58? 940次閱讀
華為推出全新100kW UPS功率模塊,電源功率...

電流對人體的損害有哪些

電流對人體的損害在極短時刻內就可構成,損害的辦法首要是電擊和電傷。絕大有些觸電事端中,危及到人生命安....
發表于 2020-03-29 16:17? 422次閱讀
電流對人體的損害有哪些

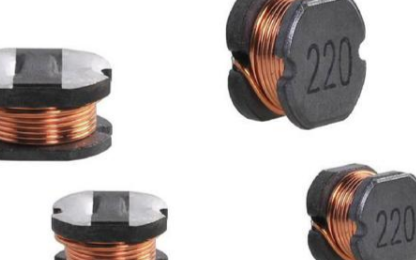

貼片電感雙線繞制與單線繞制相比有什么優勢

貼片電感都是由漆包線繞制,有單線繞制和雙線繞制的區別。單線繞制意思是:單根漆包線繞制于磁芯骨架;雙線....
發表于 2020-03-25 16:28? 589次閱讀
貼片電感雙線繞制與單線繞制相比有什么優勢

控制電磁共模騷擾的基本思路及具體方法

控制電磁共模騷擾的基本思路是改變共模電流的路徑。也就是使共模電流盡量局限在較小的范圍內。這樣,共模電....
發表于 2020-03-25 15:52? 469次閱讀
控制電磁共模騷擾的基本思路及具體方法

霍爾效應是什么,它的原理是怎樣的

霍爾效應原理是以物理學家埃德溫霍爾命名的。1879年,他發現,當電流沿一個方向流動時,當引入垂直于磁....
發表于 2020-03-23 16:05? 930次閱讀
霍爾效應是什么,它的原理是怎樣的

低側電流測量的兩種測量方法的利弊分析

兩種測量方法各有利弊。低側電流測量的優點之一是共模電壓,即測量輸入端的平均電壓接近于零。這樣更便于設....
發表于 2020-03-22 22:23? 1138次閱讀
低側電流測量的兩種測量方法的利弊分析

電流檢測電路 電流檢測電路的應用

低側電流感測的主要缺點是采用電源接地端和負載、系統接地端時, 感測電阻兩端的壓降會有所不同。 如果其....
發表于 2020-03-22 10:31? 402次閱讀
電流檢測電路  電流檢測電路的應用

單片機采樣電流的解決方案介紹

需要注意的是,想要通過AD口來檢測信號,必須先要把這個信號轉換成電壓信號,這樣單片機才能識別。
發表于 2020-03-22 09:19? 526次閱讀
單片機采樣電流的解決方案介紹

關于電流采集問題排查

做項目時候需要電路電流采集,采用INA193采樣芯片,固定放大20倍。實測輸出放大后的電壓和計算值對....
發表于 2020-03-22 09:15? 194次閱讀
關于電流采集問題排查

電流源有電壓嗎_電流源功率怎么求

理想電流源兩端可以是任意電壓,包括零電壓。理想電流源是“電路分析”學科中的一個重要概念,它是一個“理....
發表于 2020-03-21 10:20? 1970次閱讀
電流源有電壓嗎_電流源功率怎么求

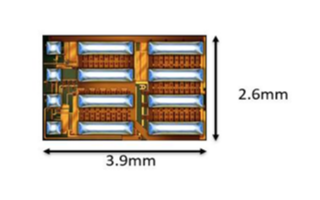

EPC推出功率級集成電路,專為48V DC/DC...

宜普電源轉換公司(EPC)宣布推出80 V、12.5 A的功率級集成電路,專為48 V DC/DC轉....
發表于 2020-03-20 16:57? 609次閱讀
EPC推出功率級集成電路,專為48V DC/DC...

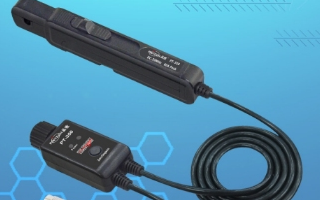

PinTech品致推出高頻電流探頭產品,實現準確...
